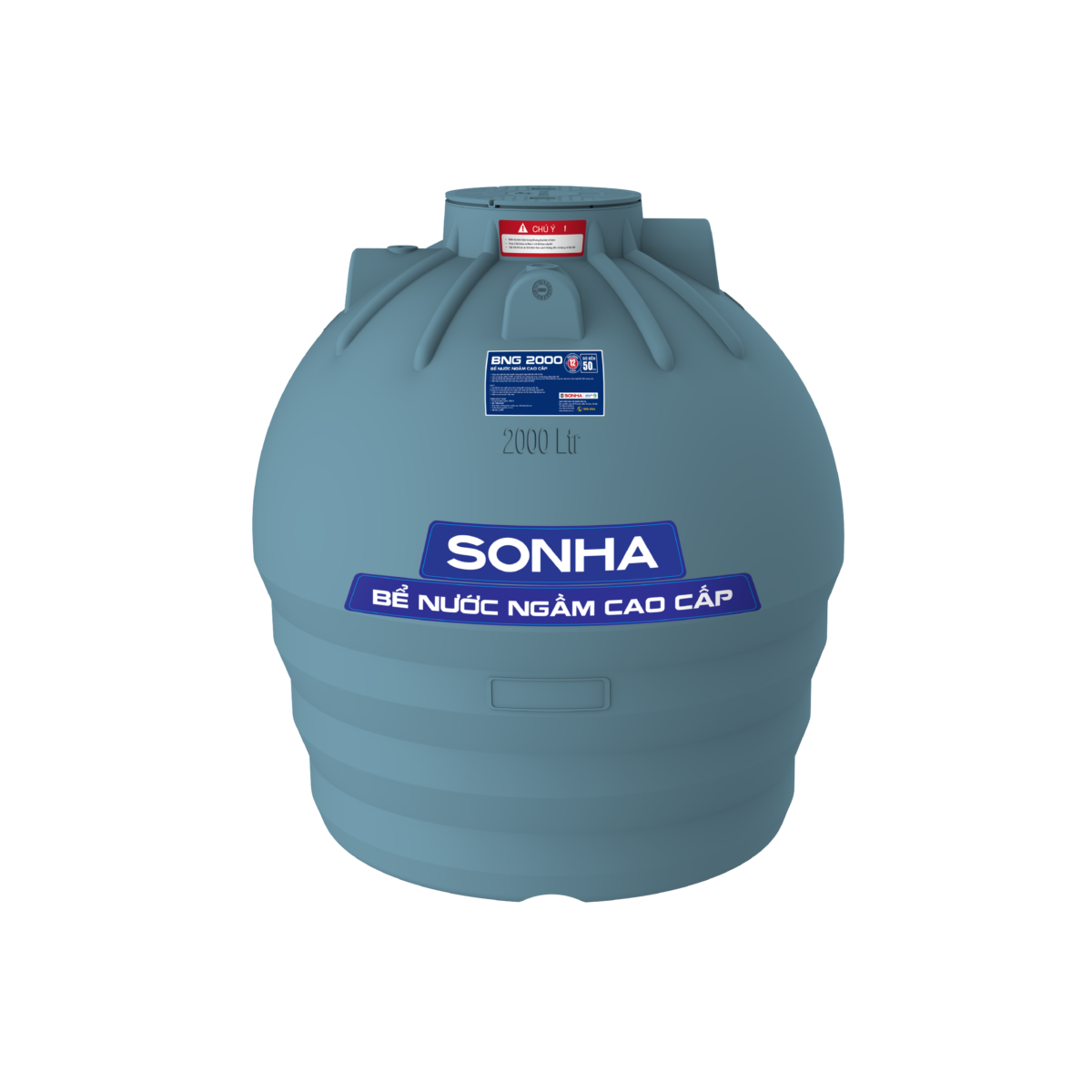

Bể nước ngầm Sơn Hà 2000 Lít

1. Thân bể

2. Bộ kép ren Inox

3. Bộ nắp bể nước ngầm

4. Măng sông ren ngoài UPVC 1”

5. Phao cơ MBV 3/4

6. Măng sông ren trong PPR PN10 DN25x3/4

7. Ống nước lạnh PPR PN10 DN25

8. Măng sông ren ngoài PPR PN10 DN25x3/4

9. Rọ bơm MBV 3/4

01

01

01

01

01

01

01

01

11. Tăng đơ M12

12. Dây cáp thép bọc nhựa D8

13. Mỏ neo bằng thép bọc nhựa D8
(đường kính tối thiểu D10mm)

02

02

04

Dây chuyền công nghệ:

Được sản xuất trên dây chuyền công nghệ tiên tiến nhập khẩu: Liền khối, hàng loạt

Công nghệ vật liệu: LLDPE phức hợp đa lớp

Giúp tăng độ cứng vững cho thân bồn, chịu áp lực tốt, hạn chế nứt vỡ
tiêu diệt rong rêu tối ưu, bảo vệ chất lượng nước luôn an toàn

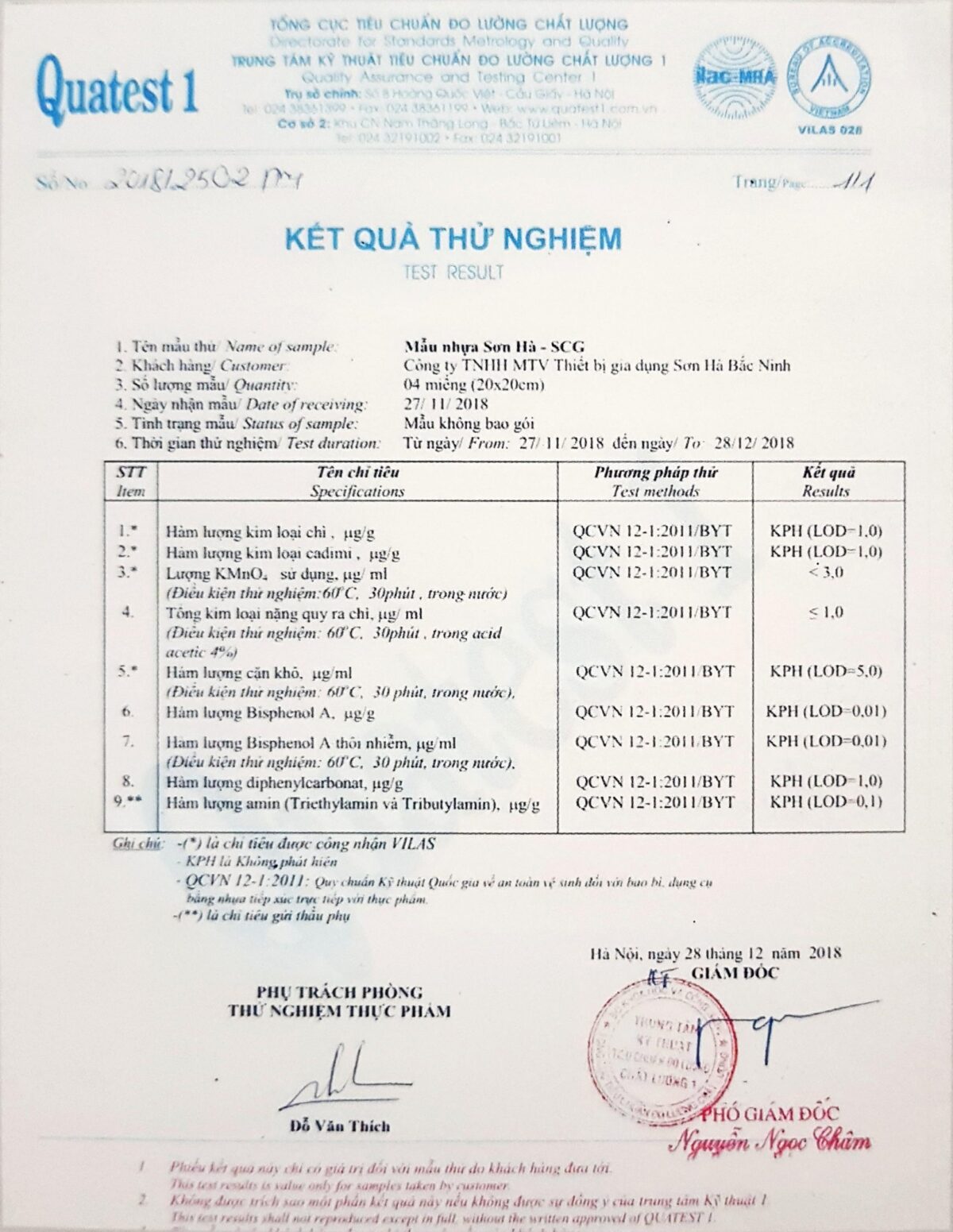

Chứng nhận tiêu chuẩn

Đảm bảo chứng nhận về an toàn thực phẩm quốc tế (FDA) QCVN 12-1:2011/BYT

Chứng nhận về chất lượng của Tổng cục tiêu chuẩn đo lường chất lượng năm 2018

Lắp đặt nhanh chóng, tối ưu chi phí

Lắp đặt trực tiếp không cần xây bể gạch

Đơn giản, dễ dàng và thuận tiện

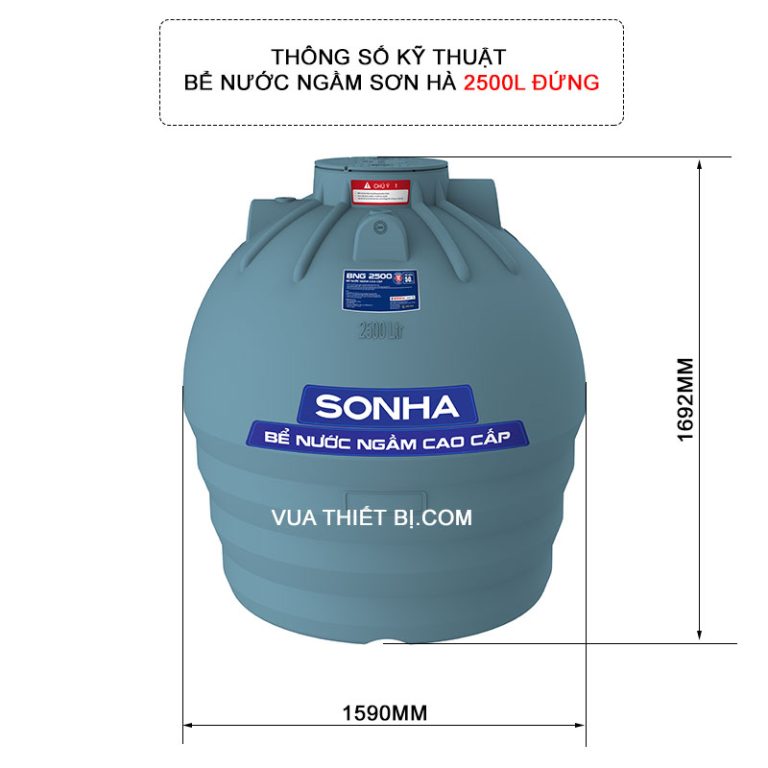

Dung tích danh

nghĩa (Lít)

Chiều cao bể tính

cả nắp (A) (mm)

Đường kính bể

(B) (mm)

Chiều cao đường

nước vào (C) (mm)

Chiều cao đường

nước ra (D) (mm)

Khoảng cách giữa

móc chờ (E) (mm)

Đường kính nắp

(F) (mm)

Vật liệu nhựa nguyên sinh LLPDE high grade siêu bền

Độ bền cao, không dễ nứt vỡ

có khả năng chịu được môi trường khắc nhiệt

Tính đàn hổi không cao, chịu áp lực kém, dễ bị nứt do

yếu tốt tác động từ bên ngoài

Thiết kế thon gọn, không tốn diện tích

vị trí thi công linh hoạt

Cồng kềnh chiếm nhiều diện tích

chỉ có thểcố định tại một vị trí

• Bể nước ngầm cần đặt thấp hơn hệ thống cấp nước sạch để nước có thể tự chảy vào bể
• Đào hố có đường kính lớn hơn tối thiểu 300mm so với đường kính thân bể
• Chiều sâu hố tối thiểu = chiều cao vị trí đường nước vào + chiều dày đáy bê tông
• Dọn dẹp và làm sạch trong lòng hố

• Đáy được đổ bê tông và làm bóc chờ theo các bước như sau

1. 1. Đầm làm phẳng đáy nền và dải lớp nilon chống thấm
   2. Đan 1 lớp sắt D10 @200 và đặt bóc chờ
   3. Đổ bê tông đã dày tối thiểu 150mm
   4. Tạo độ đồng phẳng cho mặt bê tông
   5. Tưới nước bảo dưỡng và chờ bê tông đủ cứng
   6. Đối vời bể thể tích lớn hơn 2000l hoặc nền đất yếu thì đáy phải được gia cường chống lún

   7. Bề mặt đáy làm phẳng và đánh thăng bằng

• Đặt bể lên nền bê tông đã khô và căn chỉnh vị trị lắp đặt bể cách đều các móc chờ
• Lắp ráp linh kiện, lắp phao cơ tại vị trí đường nước vào
• lắp bộ kép ren inox vào vị trí đường nước ra “ký hiệu Out trên thân bể”
• Hàn nhiệt măng sông ren trong, ren ngoài với ống PPR
• Lắp rọ bơm vào măng sông ren ngoài đã hoàn thiện
• Lắp cụm chị tiết đã hoàn thiện vào kép ren đã lắp

( Xoay bể ở vị trí thích hợp với vị trí chằng dây, vị trí đường nước vào và ra …)

• Lắp cáp và mỏ neo giống như hình vẽ
• Điều chỉnh độ căng dây đều nhau bằng tăng đơ

• Lắp đặt đường ống nước vào vào vị trí phao đã lắp ở trên thân bể ở bước 5
• lắp đường nước ra vào vị trí kẹp ren đã lắp trên thân bể ở bước 5
• Ống thông hơi: Dùng đầu nối ren ngoài 1 inch (ống Ø27 hoặc Ø34) và ống tương ứng để lắp vào lỗ ren có sẵn
• Lắp đặt bộ nắp bề bằng vít Inox

• Trước khi chèn cát đổ đầy nước trong bể
• Chèn cát vào khe hở và đầm nhẹ đảm bảo cát đầy khoảng không gian giữa bể và hố đào
• Khi lắp đặt xong, đổ nền bê tông phẳng quanh cổ bể
• Đổ tấm bê tông đặt lên trên nắp bể và làm kín bằng keo nến

Chú ý: không chèn đất đá, sỏi, bê tông, rác, gỗ hoặc vật liệu cứng nhọn xung quanh bể
